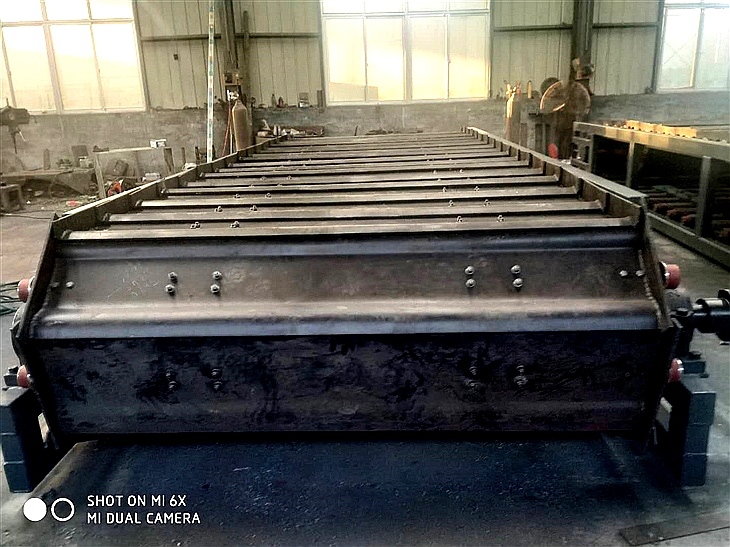

重型链板输送机的整体构造特征

　　据悉，一款重型链板输送机有着可较快平稳运行，噪声较小，承载力较大，不用装设返程托辊等多项优点。该输送机结构特征如下：

　　该输送机由传动链、输送链、承载平台、支架，返程支撑装置组成，输送链链条结构中销轴为阶梯轴承载辊内置两盘滚针轴承;代替了现有技术中承载辊内置的球轴承，以增进承载的能力，阶梯轴的一头设有返程托辊，返程托辊内置轴承，并通过挡图将轴承和隔套固定在销轴上。

　　因输送链条自带有托辊，所以不须装设返程托辊，且托辊内置滚动轴承，输送链在返回时链条自带托辊沿轨道运行，与带返程托輥的形式比较，因没有承载台板跟返程托辊之间的摩擦和干涉，因而能大大减小运行阻力，降低运行噪音。

　　重型链板输送机的阶梯轴另一端铣有对称扁槽，用来安装卡板，内、外链板经过卡板连接。

　　减速机上的输出轴链轮及机头主轴上的驱动链轮间，经过小节距套筒滚子链进行连接，和其相应的把机头主轴驱动链轮上的齿数增加，并保持其齿数为主轴大链轮的齿数的整数倍，即输送链链节是传送链节的整数倍，安装相位角与主轴大链轮相同，以保持两者同步运行。

　　使之由原来大节距输送链的剧烈多边形效应变成为多齿数小节距的微弱多边形效应，解决了传统板式输送机较快运行时噪声太大，低速之时易于脉动爬行之现象，显明地增进了重型链板输送机的运行速度及载重量；并具有运行阻力越小，使用寿命越长，不用加装返程托辊的优点。
