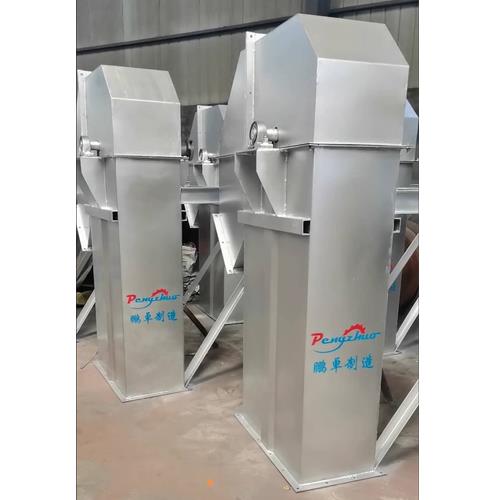

胶带斗式提升机中新式从动轴密封结构的设计

　　据悉，某厂输送磷矿粉（简称为矿粉）的胶带斗式提升机，使用一段时间后，其从动轴密封处就会发生矿粉向外面泄漏的现象，由于提升机底部置于地坑内，又无良好的通风设备，外泄的矿粉弥漫，不但给操作人员的身体带去损害，且每日清理泄漏的大量矿粉也增加了操作工人的劳动强度，加之矿粉无法排出，给设备操作和检修人员造成了一定的不安全因素。对此，该厂对该提升机的密封结构进行了改进，其新从动轴密封结构的设计如下：

　　一、设计思路：

　　考虑到输送的矿粉很细，而且主要是因矿粉受挤压和从动轴一旦有少量磨损便会出现漏矿的现象，对此，在设计胶带斗式提升机的新密封结构之时基于以下几个方面进行了考虑∶

　　1、使轴颈周围的矿粉不受挤压或尽量减少挤压，使矿粉失去或减小沿轴向向机壳移动的动力。

　　2、规避矿粉与轴的密封面接触，减少轴的磨损;

　　3、改进之后的密封结构应简单，须适应现有的安装空间，且能达到期望的密封作用。

　　二、新结构的特点及密封原理：

　　鉴于填料密封的结构存有的缺点与从动轴密封结构选型之不合理，在研究当前我国所用胶带斗式提升机各形式密封结构的基础上，并考虑到材料的选择以及机械加工难易程度，设计出了新密封结构，它同时利用了螺旋密封与迷宫密封的原理。

　　新密封结构的优点∶

　　1、结构紧凑，格外对于轴向空间较小的场合也可以较好地安装使用;

　　2、结构简单，利于机械加工，材料采用普通的Q-235便可;

　　3、压盖通过紧定螺钉随轴转动，压盖中的填料（羊毛毡）与从动轴表面接触，两者处于相对于静止的状态，在矿粉渗入到压盖之后，须通过填料与轴间的间隙才能泄出，因轴和填料不会发生相对运动，故矿粉不会从其间泄出，轴表面也不会受到矿粉的磨损;

　　4、压盖与填料盒之间的填料压紧程度可以通过紧定螺钉方便地加以调整，矿粉在外泄过程之中，只是使得槽面与填料受到了少许磨损;

　　胶带斗式提升机的这种新密封结构经过试用，只有少量的矿粉泄出，未再出现过矿粉弥漫的现象，达到了期望的密封作用。
